Математика
в профессии
сварщика
От чертежа и расчёта — к точной детали.
ЦЕЛЬ И ЗАДАЧИ
Точный шов
начинается
с расчёта.
Показать, как математика помогает сварщику планировать работу и проверять результат.
детали
материал
точность
Математика связывает чертёж, заготовку и готовое изделие.
СОДЕРЖАНИЕ
От размера
к результату.
ЗАЧЕМ НУЖЕН РАСЧЁТ
Математика
помогает сделать
деталь точной.

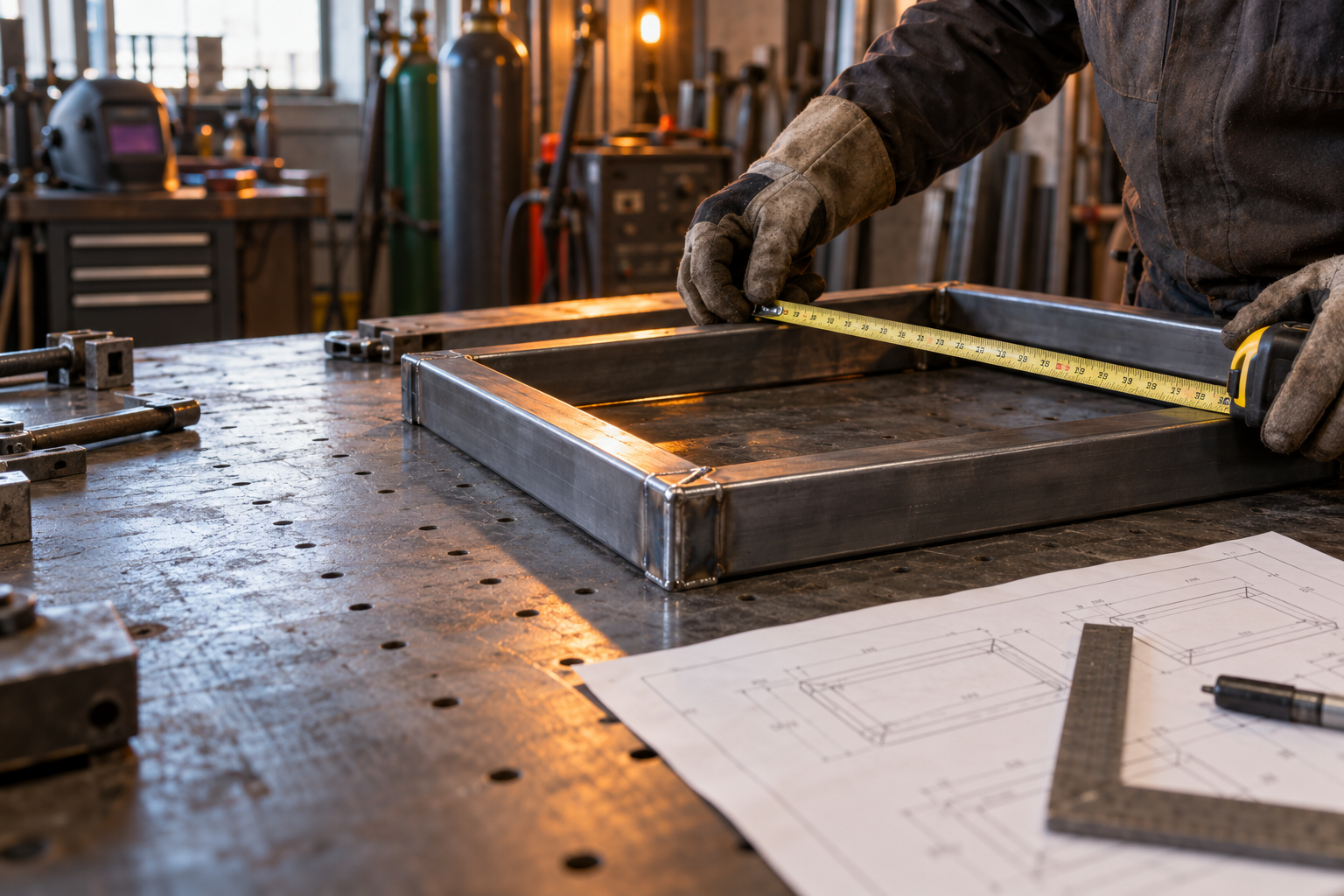

Размеры проверяют до сварки и после неё.
Один размер можно записать в разных единицах.
1000 миллиметров составляют один метр.
Допуск задаёт пределы точного размера.
Заданный размер
500 ± 2 ммДеталь подходит, если измерение попадает в этот интервал.
Масштаб переводит чертёж в реальный размер.
Реальный размер = размер на чертеже × 10.
Для рамы длины сторон складываются.
600 + 400 + 600 + 400 = 2000 мм = 2 м
Угол определяет форму соединения.
Прямой угол — угол рамы.
Срез детали под соединение.
Диагональ помогает проверить прямой угол.
300² + 400² = 500²
500 ммДиагональ прямоугольника 300 × 400 мм.
Площадь пластины равна длине, умноженной на ширину.
0,4 м × 0,3 м = 0,12 м²
Объём учитывает ещё и толщину металла.
Пластина толщиной 5 мм.
Массу детали находят по объёму и плотности.
Для примера взята плотность стали 7850 кг/м³. У разных марок она может отличаться.
Общая длина шва — сумма его участков.
2 × 400 мм + 2 × 300 мм = 1,4 м шва.
Серия изделий требует расчёта общего расхода.
4 × 2 м = 8 м профиля без запаса на резку.
ПРОВЕРКА РЕЗУЛЬТАТА
Готовую деталь
сравнивают
с чертежом.
Отклонение 1 мм находится в пределах допуска ±2 мм.
Четыре формулы решают разные задачи.
Заготовка и шов
Поверхность пластины
Объём металла
Вес заготовки
Точный расчёт помогает получить точную деталь.
Математика сопровождает работу сварщика от разметки до готового изделия.
